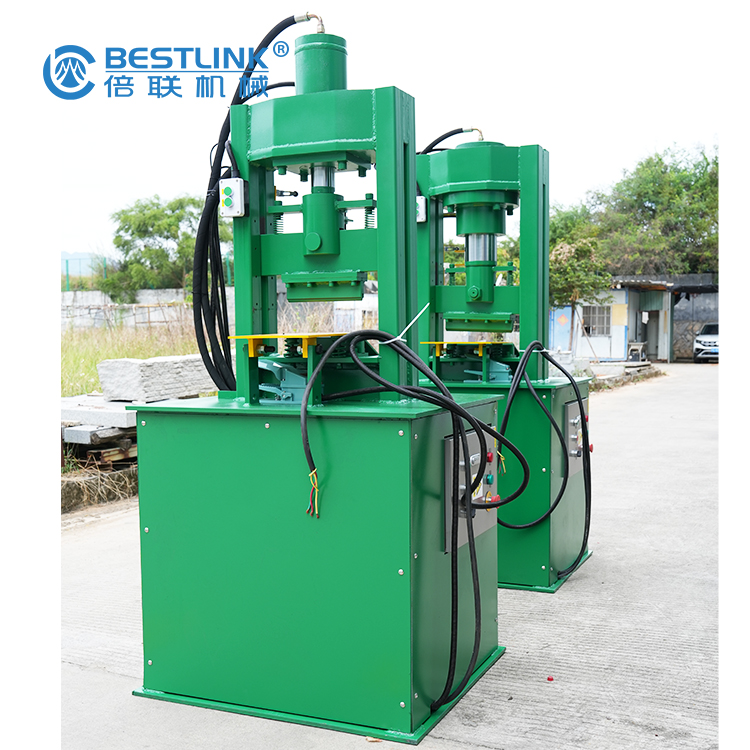

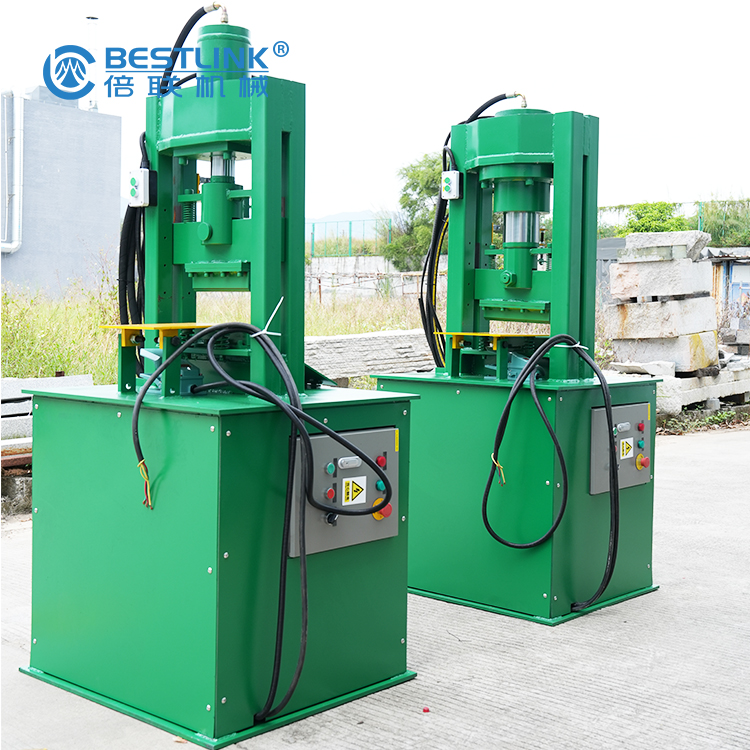

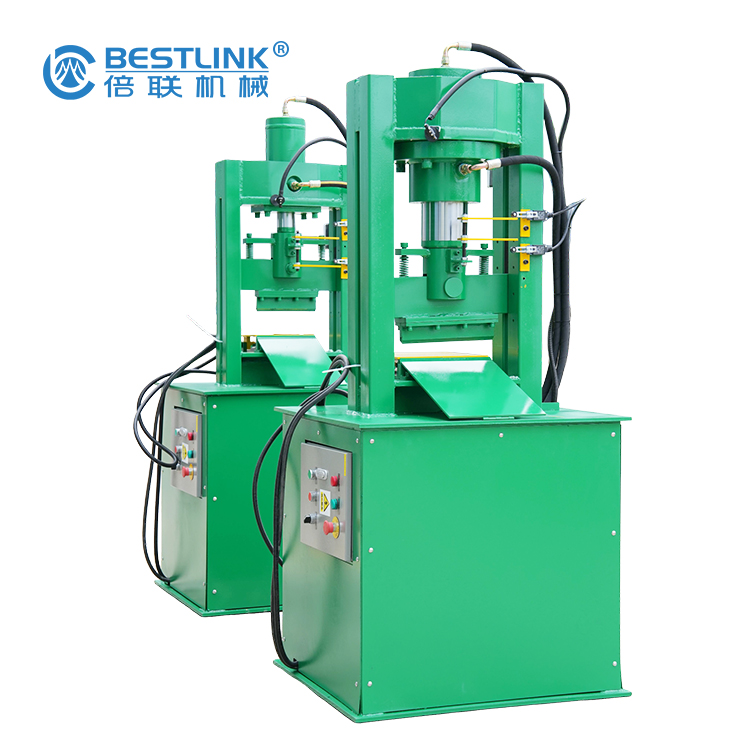

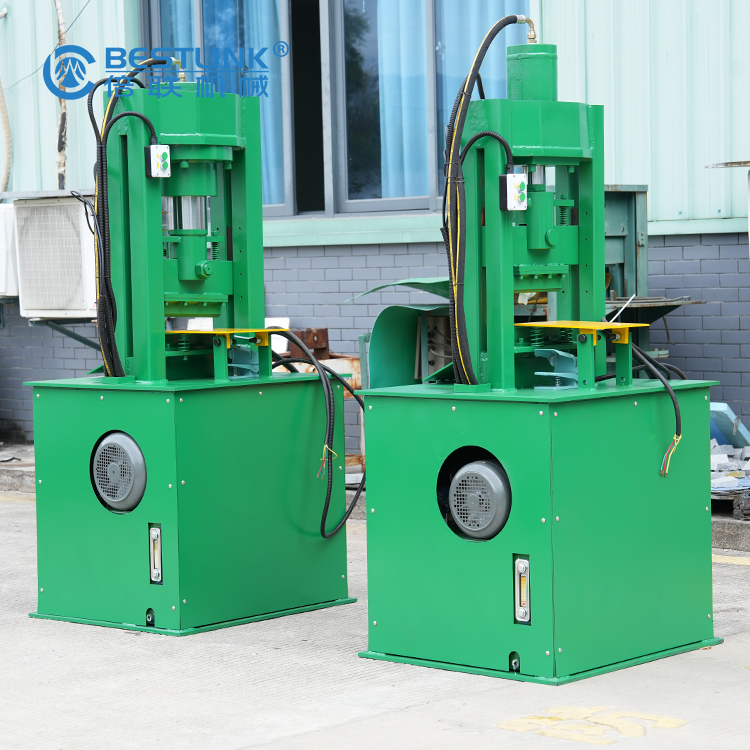

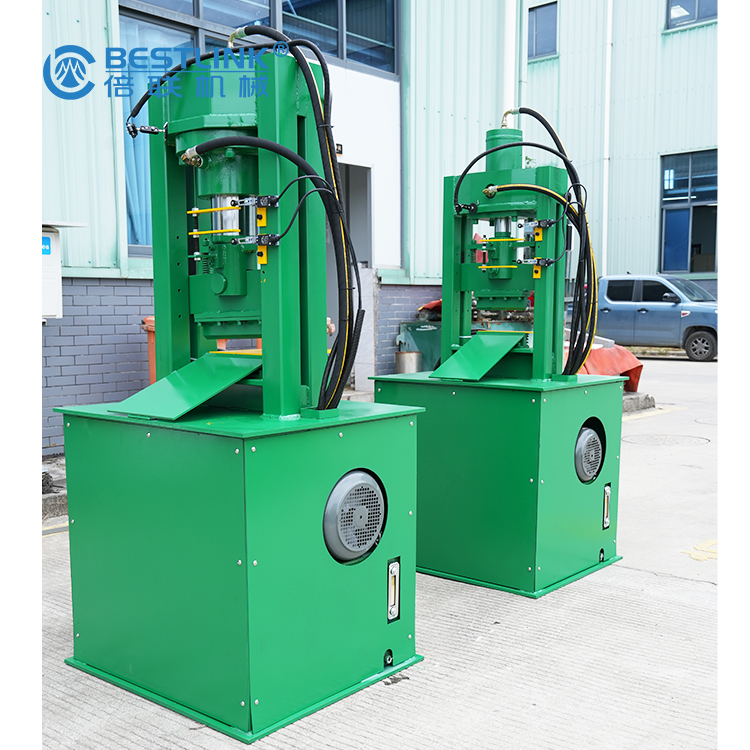

Máquina cortadora de piedra de mosaico
BESTLINK

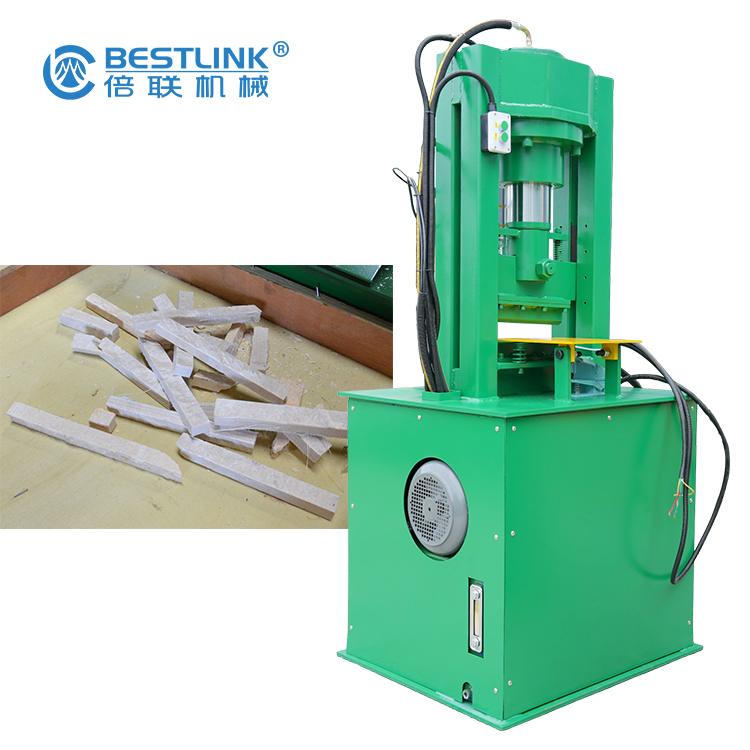

MS-12 es una máquina ideal para dividir arenisca, pizarra y mármol en mosaicos de piedra y tiras pequeñas. Tiene las características de estructura estable y alto poder de división. Con las vigas principales flotantes, se puede compensar la inclinación de la superficie de piedra en la máxima medida posible, para uniformar la fuerza de división y lograr una sección transversal uniforme.
La cuchilla de hender está soldada con una aleación de acero de alta resistencia al desgaste especialmente fabricada. Los componentes hidráulicos adoptan piezas nacionales de alta calidad con gran confiabilidad, seguridad y larga vida útil.
Estructura de la MS-12
La máquina se compone de la mitad superior de la máquina de piedra partida y la parte inferior de la estación de bomba hidráulica, caja de control eléctrico y tubería hidráulica, etc. Es de tipo puente con mesa de trabajo, cilindro hidráulico, viga y cuchilla partida en la mitad superior.
Principio de funcionamiento del MS-12

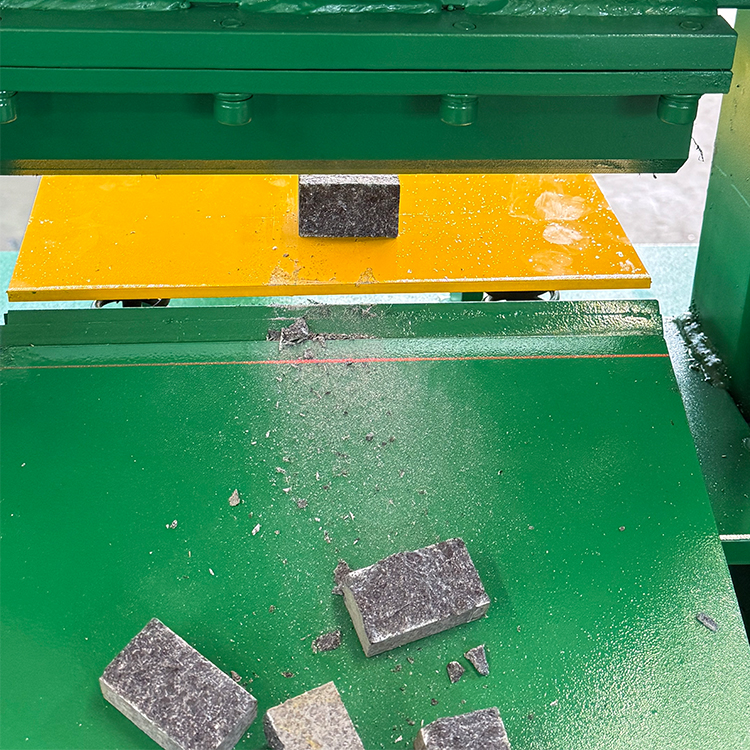

A través del cilindro, la bomba hidráulica proporciona energía para empujar la viga y la cuchilla hacia abajo, y la roca será aplastada o parcialmente deformada cuando la cuchilla de cuña comience a invadirla. Cuando la potencia aumenta rápidamente hasta un cierto valor crítico, se produce un aplastamiento por salto, es decir, se produce una fractura por cizallamiento en los puntos de contacto y se provoca una tensión de tracción radial en sus bordes, de modo que bajo la interacción de las cuchillas divididas superiores e inferiores, la roca frágil se agrieta longitudinalmente.
Principio de funcionamiento del sistema hidráulico.
El sistema hidráulico se compone principalmente de bomba hidráulica, cilindro de aceite, tuberías de alta presión y piezas de válvula de control. La bomba hidráulica proporciona aceite de presión al sistema de tuberías, la válvula de alivio regula la presión del aceite y la presión hidráulica se envía a la cámara del vástago del cilindro a través de las tuberías hidráulicas y la válvula de control de dirección, que empujan el pistón del cilindro hacia abajo. El pistón del cilindro accionará el vástago del pistón junto con la viga y la cuchilla partida para finalizar el trabajo de división. Después de eso, se suministra aceite a la cámara del vástago del cilindro, luego la viga y la cuchilla partida se mueven hacia arriba para finalizar un ciclo de trabajo.
Especificación de la máquina de revestimiento dividida
| modelo | MS-5H | MS-12 | MS-40 |
|---|---|---|---|
| Fuerza de división | 5 | 12 | 40 |
| Ancho máximo de escupir (mm) | 120 | 2400 | 300 |
| Altura máxima de escupir (mm) | 100 | 100 | 150 |
| Fuente de alimentación | Hidráulico 1kw | Hidráulico 3kw | Hidráulico 5.5kw |
| Tamaño total (cm) | 90*60*140 | 500*600*1800 | 700*800*1700 |
| Peso (kg) | 235 | 210 | 350 |
